ProfiMaster PM-500

Продукция > Преобразователи частоты > Преобразователи частоты Profimaster
Универсальный преобразователь частоты с векторным управлением ProfiMaster PM-500

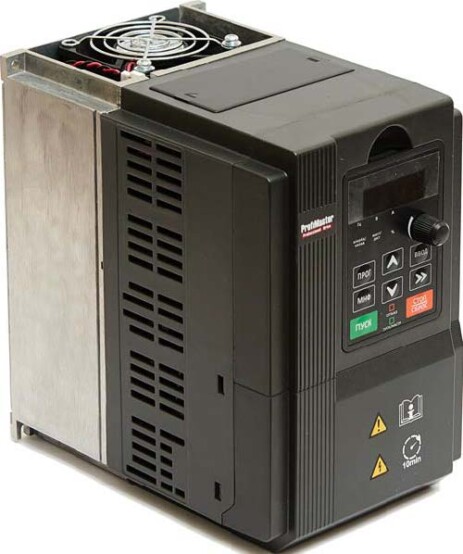

Преобразователи частоты ProfiMaster PM-500
Технические характеристики:
Напряжение питания: 3 фазы 380-480 В
Номинальная мощность: 2,2 - 400 кВт

Преимущества:
Встроенный ПЛК
Специализированный модуль загрузки, копирования и выгрузки пользовательской конфигурации без подачи питания
Пользовательское меню до 28 параметров и меню быстрой настройки
RS485 Modbus RTU
ПО для конфигурирования с ПК (Windows)
Надежность и отказоустойчивость
AVR-Функция защиты от просадок напряжения
Защита от химически агрессивных сред
IGBT транзисторы с рабочей температурой до 150С°
Перезапуск при пропадании питания
Разнесенные каналы охлаждения силовой и управляющей электроники

Простое конфигурирование
Прикладные макро-конфигурации
ПИД-регулирование процесса
16-ступенчатое управление скоростью
Скалярное, 2 векторных 6 «U/f в степени» законов управления
Авто-тюнинг двигателя статический и динамический
Перегрузочная способность
110% от номинальной в установившемся режиме
150% от номинальной в течение 1 минуты
180% от номинальной в течение 10 сек
200% от номинальной в течение 1 сек
Высокий пусковой момент
180% пускового момента при 0,5 Гц
(Режим Векторное управление 1)
180% пускового момента при 0,25 Гц
(Режим Векторное управление 2)
Отклонение напряжения питания
220 В -от 15% до +20%; 380 В - от15% до +30%;
Частота коммутации: 0,7- 16 кГц
Выходная частота: 0-600 Гц с шагом 0,01 Гц
Тормозной момент: от 0% до 150%
Время разгона: от 0 до 6000 сек
Глубина регулирования: векторный 2 1:200; U/F 1:50
Точность поддержания скорости: векторный 0,2% ; U/F 0,5%
Рабочая температура: -10С +40С
Температура хранения: -20С +70С
Высота над уровнем моря: до 2000 м
Степень защиты: IP20
Удобство и простота
Выносной пульт (до 50 м, разъем RJ 45) с потенциометром и LED дисплеем
Оптимизация схемы выпрямителя, весь модельный ряд поддерживает общую шину постоянного тока
Номинальная частота коммутации 8 кГц. Высокая частота коммутации обеспечивает высокую силу тока на выходе и тихую работу двигателя
Монтаж на DIN рейку и выносной монтаж радиатора
Компактный корпус до 60% компактнее аналогов

Коммуникационные возможности
Встроенный ПЛК
Modbus RTU
RS485
7 логических входов (Позитивная и негативная логика)
Импульсный вход
3 аналоговых входа
2 аналоговых выхода
2 логических выхода (открытый коллектор) / 1 импульсный выход
2 релейных выхода
Различные основные и вспомогательные источники команд и переключения
Выход для внешнего терминала
2-х и 3-х проводное управление
Выносной пульт до 50 м (опция)
Модельный ряд преобразователей частоты ProfiMaster PM-500
Номер модели
Мощность электродвигателя
тяжелый/ норм. режим кВт
Номинальный
входной ток, A
Номинальный выходной ток, A
Габариты, мм
Тяжелый режим
Нормальный режим
3 фазы, 380 В, 50/60 Гц Диапазон: -15% ~ +30%
PM500A-4T-2.2G/4.0G
2,2/4,05,805,59,5117*187*175
PM500A-4T-4.0G/5.5PB
4,0/5,511,09,513
PM500A-4T-5.5G/7.5PB
5,5/7,514,61317
PM500A-4T-7.5GB
7,520,51717
PM500A-4T-7.5G/11PB
7,5/1120,51725146*249*177
PM500A-4T-11G/15PB
11/15262532
PM500A-4T-15G/18.5PB
15/18,5353237198*300*185
PM500A-4T-18.5G/22PB
18,5/22383745
PM500A-4T-22G/30PB
22/3046,54560
PM500A-4T-30G/37PB
30/37626075245*410*200
PM500A-4T-37GB
37.0767575
PM500A-4T-037G/045P(B)
37/45767591275*470*215
PM500A-4T-045G/055P(B)
45/559291112
PM500A-4T-055G/075P(B)
55/75113112150
PM500A-4T-075G/090P(B)
75/90157150176310*620*262
PM500A-4T-090G/110P(B)
90/110180176210
PM500A-4T-110G/132P
110/132214210253400*750*300
PM500A-4T-132G/160P
132/160256253304
PM500A-4T-160G/185P
160/200307304350
PM500A-4T-185G/200P
185/200326350377500*855*320
PM500A-4T-200G/220P
200/220385377426
PM500A-4T-220G/250P
220/250430426470
PM500A-4T-250G/280P
250/280468470520540*925*380
PM500A-4T-280G/315P
280/315525520600
PM500A-4T-315G/355P
315/355580600650620*996*390
PM500A-4T-355G/400P
355/400624650690
Преобразователи частоты серии PM500A могут широко использоваться для общепромышленных механизмов различной мощности, а также в условиях, когда требуется большой диапазон и высокая точность регулирования скорости, быстрый отклик крутящего момента и в других случаях, когда предъявляются повышенные требования к качеству регулирования. В большинстве моделей данной серии доступны два режима работы: общепромышленный и вентиляторный. Диапазон мощности преобразователей частоты PM500A составляет от 0,75 до 400 кВт, предусмотрено векторное управление.

Перечень моделей преобразователей частоты ProfiMaster серии PM500A
PM500A-4T-0.7G/1.5PB

3ф, 380 В, 0.75 кВт
PM500A-4T-1.5G/2.2PB

3ф, 380 В, 1.5 кВт
PM500A-4T-2.2GB

3ф, 380 В, 2.2 кВт
PM500A-4T-2.2G/4.0PB

3ф, 380 В, 2.2 кВт
PM500A-4T-4.0G/5.5PB

3ф, 380 В, 3.7 кВт
PM500A-4T-5.5G/7.5PB

3ф, 380 В, 5.5 кВт
PM500A-4T-7.5GB

3ф, 380 В, 7.5 кВт
PM500A-4T-7.5G/011PB

3ф, 380 В, 7.5 кВт
PM500A-4T-011G/015PB

3ф, 380 В, 11 кВт
PM500A-4T-015G/018PB

3ф, 380 В, 15 кВт
PM500A-4T-018G/022PB

3ф, 380 В, 18.5 кВт
PM500A-4T-022G/030PB

3ф, 380 В, 22 кВт
PM500A-4T-030G/037PB

3ф, 380 В, 30 кВт
PM500A-4T-037GB

3ф, 380 В, 37 кВт
PM500A-4T-037G/045PB

3ф, 380 В, 37 кВт
PM500A-4T-045G/055PB

3ф, 380 В, 45 кВт
PM500A-4T-055G/075PB

3ф, 380 В, 55 кВт
PM500A-4T-075G/090PB

3ф, 380 В, 75 кВт
PM500A-4T-090G/110PB

3ф, 380 В, 90 кВт
PM500A-4T-110G/132P

3ф, 380 В, 110 кВт
PM500A-4T-132G/160P

3ф, 380 В, 132 кВт
PM500A-4T-160G/185P

3ф, 380 В, 160 кВт
PM500A-4T-185G/200P

3ф, 380 В, 185 кВт
PM500A-4T-200G/220P

3ф, 380 В, 200 кВт
PM500A-4T-220G/250P

3ф, 380 В, 220 кВт
PM500A-4T-250G/280P

3ф, 380 В, 250 кВт
PM500A-4T-280G/315P

3ф, 380 В, 280 кВт
PM500A-4T-315G/355P

3ф, 380 В, 315 кВт
PM500A-4T-355G/400P

3ф, 380 В, 355 кВт
PM500A-4T-400G/450P

3ф, 380 В, 400 кВт

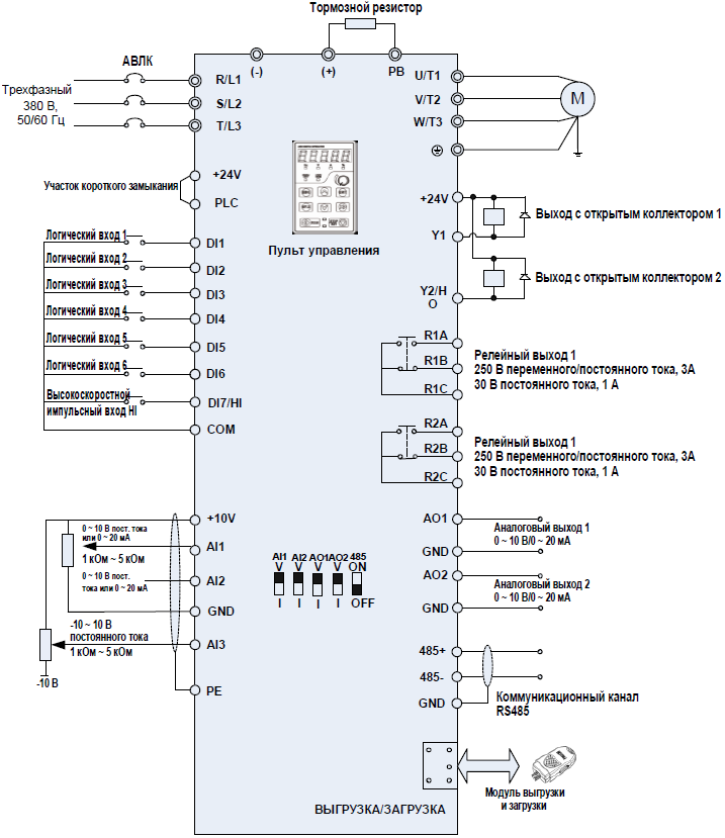

Стандартная схема подключения преобразователя частоты PM500
Схема подключения преобразователей частоты ProfiMaster PM-500
